ELSTA Wandlerzähler 250 A

Beschreibung

Sichere Messung von hohen Strömen im Außenbereich

Wandlermessschränke von ELSTA Mosdorfer werden als Strom-Messeinrichtung für gewerbliche und industrielle Abnehmer mit hohem Leistungsbedarf, sowie größere Photovoltaikanlagen oder Baustellen eingesetzt. Überzeugen Sie sich von den Freiluft- Messwandlern, regional spezifisch nach den Vorgaben der Netzbetreiber.

Halbindirekt gezählte Energie mit vielen Optionen

Überall dort wo normale Zählerschränke an die Leistungsgrenzen stoßen, erfolgt die Messung von hohen Strömen indirekt. Mittels Stromwandler werden die großen Ströme in kleine Sekundärströme umgewandelt und somit für den Energiezähler messbar gemacht. Die freistehende Montage, die verschiedenen Säulen- oder Schrank-Bauformen, sowie der integrierbare Hausanschluss oder die optionale Hauptverteilung machen die ELSTA Mosdorfer Wandlerschränke zur idealen Zähler-Lösung.

  • Aufbau auf Basis der technischen Anschlussbedingungen der Netzbetreiber, sowie allen gültigen Normen und Vorgaben
  • Einhaltung der DIN EN 61439-Reihe (VDE 0660-600)
  • Schutzart IP 44, Schutzklasse II, IK-Klassifizierung IK 10
  • freistehend als Schrank mit separatem Sockel
  • Farbe: RAL 7035
  • Material: Gehäuse aus heißverpresstem, glasfaserverstärktem, duroplastischem Polyester
  • entspricht TAB
  • TN-C Netz, AC 230/400 V, 50 Hz

Lieferumfang:

  • Schrank inkl. Eingrabsockel für zwei Zähler
  • mit Doppelschloss inkl. 1 Zylinder eingebaut
  • inkl. 2x Sockelfüller zu je 50 Liter

Hinweis zur Lieferung: Auf Grund der allgemeinen schwierigen Liefersituaton, können wir den genauen Liefertermin erst mit der Auftragsbestätigung mitteilen.

Technische Daten

Produktmaße


Breite: 1.115 mm
Höhe: 1.065 mm
Länge: 322 mm

Allgemeine Spezifikationen


Herstellernummer: 10051482

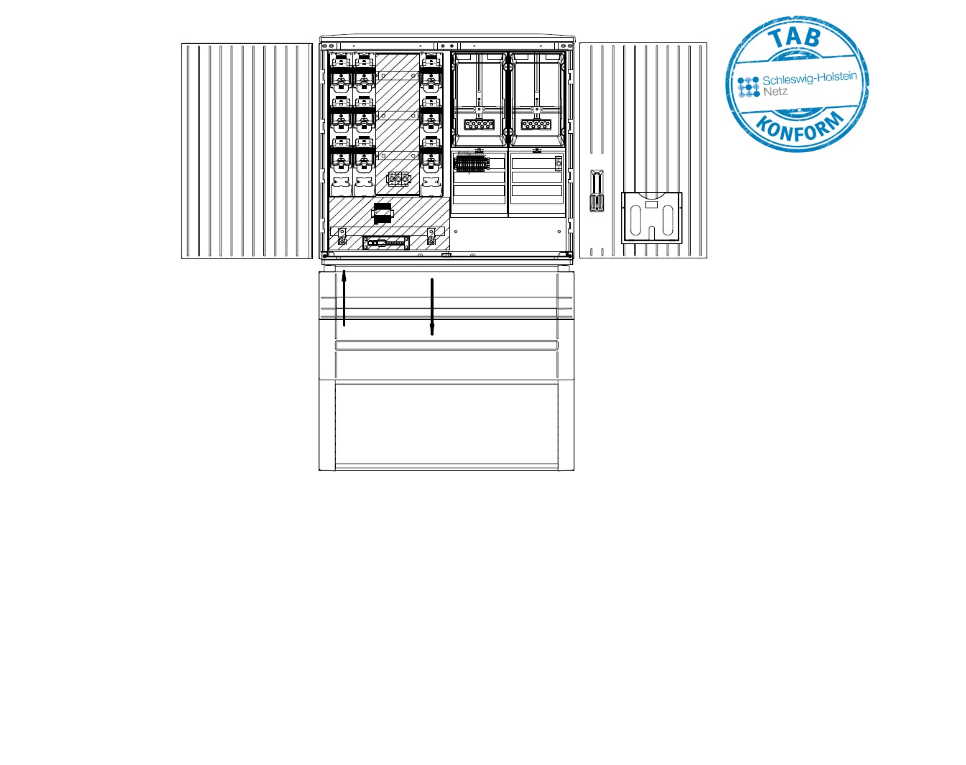

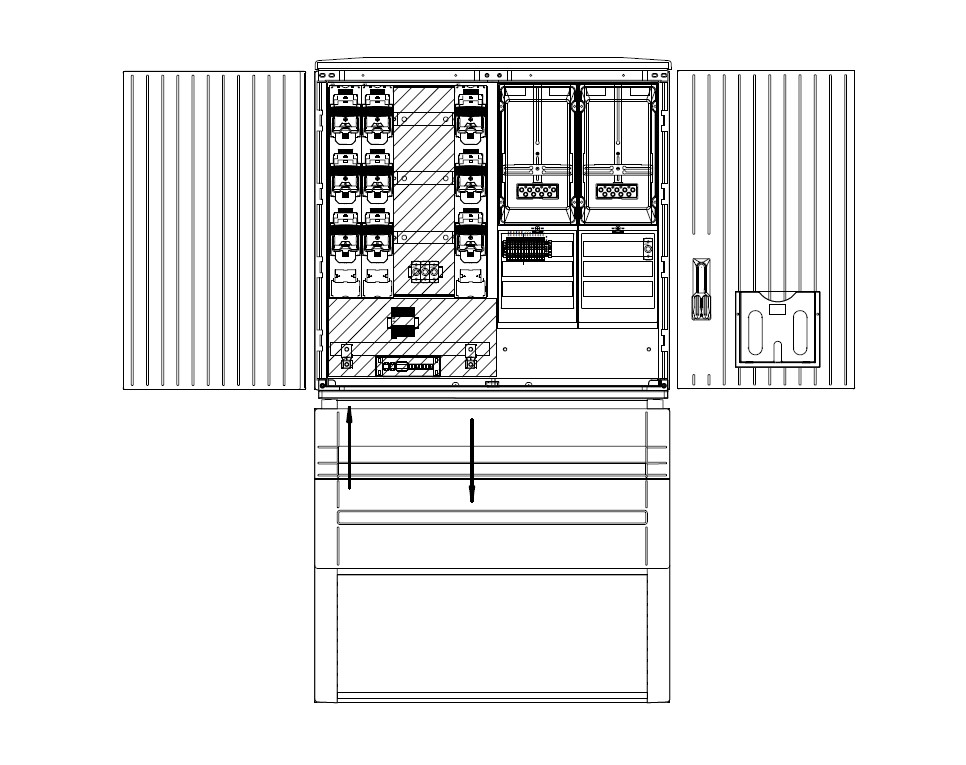

Produktbeschreibung und Lieferumfang


Lieferumfang:

  • Schrank inkl. Eingrabsockel für zwei Zähler
  • mit Doppelschloss inkl. 1 Zylinder eingebaut
  • inkl. 2x Sockelfüller zu je 50 Liter
  • 2x Sich-Lastschaltleiste 400 A, NH2, 1pol.-schaltbar; mit V-Klemmen
  • V-Klemmen Anschluss Alu rm 35-240 mm², re 35-150 mm², sm 35-240 mm², se 50-240 mm² (1x Zugang VNB; 1x Abgang Kunde)

Wandlerfeld bestehend aus:

  • Sammelschienensystem 4-pol. 40x10 mm E-Cu, verz.
  • 1x Sicherungslastschaltleiste NH2 400A 185mm 3x1 pol. schaltbar unbesichert, Anschluss: V-Klemm 70-240 mm² //Zugang
  • 1x Sicherungslastschaltleiste NH2 400A 185mm 3x1 pol. schaltbar besichert mit 160A gG // Vorsicherung ÜSS
  • 1x Kombi-Ableiter DSH TNC 255 FM
  • 1x Potentialausgleichschiene
  • 3x Wandlerlasche 170x40x10 mm montiert auf Stützer mit Stehbolzen
  • 3x Sicherungselement D01 1-pol. 10A (Spannungspfad)
  • Wandlerfeldabdeckung PETG transp.
  • 1x Sicherungslastschaltleiste NH2 400A 185mm 3x1 pol. schaltbar unbesicher, Anschluss: V-Klemme 70-740mm² // Abgang
  • 2x Zählertragplatte 450x250mm mit Haube IP54
  • Anschlussraum 300x250mm bestückt mit:
  • 1x Wandlerprüftrennklemme A 1.01 14-pol. TAB NS Nord 2019
  • 1x 12TE Freibereich auf Hutschiene
  • Anschlussraum 300x250mm bestückt mit:
  • 1x Sicherungselement D01 1-pol. 16A (Vorsicheung TSG)
  • 1x 12TE Freibereich auf Hutschiene
  • 1x Schaltplantasche DIN A4
  • 1x Schwenkhebelverschluss für 2 Profilhalbzylinder inkl. 1Profilhalbzylinder und 2 Schlüssel

Diesen Wandlerzählerschrank können Sie auch für PV-Volleinspeisung und PV-Eigenverbrauch einsetzen.

Basisinformationen


Schutzklasse: II

Hersteller

Elsta Mosdorfer ist Komplettanbieter von Schranksystemen aus Polyester für technische Anwendungen in der Energieverteilung, Telekommunikation, Verkehrstechnik und Industrie. Mit mehr als 40 Jahren Erfahrung auf diesem Gebiet zählt Elsta Mosdorfer heute zu den international führenden Anbietern.

Experte bei extrem widerstandsfähigen Schranksystemen
Unsere Kernkompetenzen sind die Verarbeitung von heißverpressten, glasfaserverstärkten Verbundwerkstoffen sowie die Projektierung und der elektrotechnische Ausbau von fabriksfertigen Schaltgerätekombinationen. Unsere besonders UV- und witterungsbeständigen Schranksysteme schützen die darin verbauten elektrotechnischen Komponenten optimal.

Customized Design nach individuellen Kundenwünschen
Das Design von kundenspezifischen Lösungen haben wir bei Elsta Mosdorfer stets im Fokus – egal ob Leergehäuse oder anschlussfertige Komplettsysteme. Durch die ständige Weiterentwicklung unseres Produktprogramms können wir unsere Kunden auch bei spezifischen technischen Herausforderungen optimal unterstützten.

Premium-Qualität mit Innovation & Preisattraktivität
Um unsere hohen Qualitätsansprüche und Standards zu sichern, unterziehen wir unsere Produkte regelmäßig externen und internen Prüfungen. Elsta Mosdorfer ist nach ISO 9001 und ISO 14001 zertifiziert. Innovative Lösungen für Spezialanwendungen, Flexibilität, Verlässlichkeit und ein optimales Preis-Leistungsverhältnis machen uns zu einem bewährten Partner.
